Анализ зоны покрытия ретранслятора

В данной статье хочу познакомить вас с VE2DBE сервисом анализа RF покрытия ретранслятора. Данный сервис поможет выбрать QTH нового ретранслятора и проанализировать существующий QTH. Спасибо UZ5DU, UZ5DX за то что познакомили меня с данным сервисом. Я в свою очередь, хочу познакомить вас.

Переходим на страницу и выполняем регистрацию. Пароль прийдет на эл. почтовый ящик. В дальнейшем его можно будет сменить, так как присланный запомнить не реально.
Будем считать, что регистрация прошла успешно, пароль получен, вход выполнен. Переходим в личный кабинет. Бегло рассмотрим решаемые задачи данного сервиса и структуру меню сайта.

Решаемые задачи:

1. Анализ зоны RF покрытия ретранслятора по введенным координатам, с учетом рельефа местности, высоты подъема антенны, характеристик антенны, характера распространения радиоволн на заданной частоте и пр.

2. Анализ радиовидимости между двумя QTH.

3. Анализ RF покрытия местности одним и более ретрансляторами.

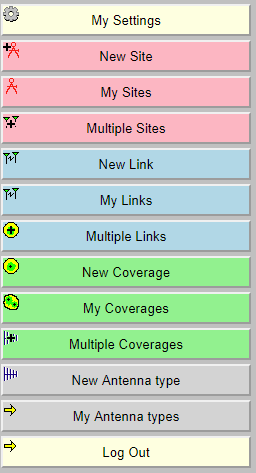

Для удобства пользования, меню на сайте сгруппированы по цвету. Рассмотрим каждое из них:

My settings: Страница с персональными настройками. Думаю, что здесь всё предельно ясно. Здесь меняем пароль и выбираем карту по умолчанию, для этого в поле Map background source --- выбираем OpenStreetMap - Road.

My antenna types: каталог антенн. В данном каталоге уже имеется 4 предустановленных типа антенн: Omni, Ellipse, Cardio, Yagi.
New antenna types: Для ввода пользовательских типов антенн.

New Site: Для ввода QTH пользователя
My site: Перечень QTH пользователя с возможностью редактирования
Multiple Sites: Перечень QTH пользователя для просмотра на карте

New Link: Для анализа прохождения RF между 2-мя точками введенных ранее в My site.
My Links: Сохраненный анализ прохождения RF между 2-мя точками.
Multiple Links: Перечень проанализированных направлений на карте.

New Coverage: Ввода новых данных для построения RF покрытия ретранслятора на карте местности.
My Coverages: Сохраненные покрытия.
Multiple Coverages: Построение RF покрытия местности одним и более ретрансляторами.

Пользование сайтом очень простое и интуитивно понятное. Построим область покрытия для одного ретранслятора. Для этого:

1. Создадим QTH ретранслятора. Для этого откроем New Site и перетащим маркер по карте в текущую позицию ретранслятора. Жм₴м Submit для применения изменений.
2. Отредактируем QTH ретранслятора. Для этого откроем My Site, выберем созданную запись и нажмем Modify. Корректируем название, вводим абсолютную высоту рельефа в поле Elevation.
3. Создадим карты покрытия. Для этого нажимаем New Coverage и вводим данные местоположения, тип, относительную высоту и направленность антенны, частоту, мощность и пр. Для построения модели, жмём Submit по завершению.

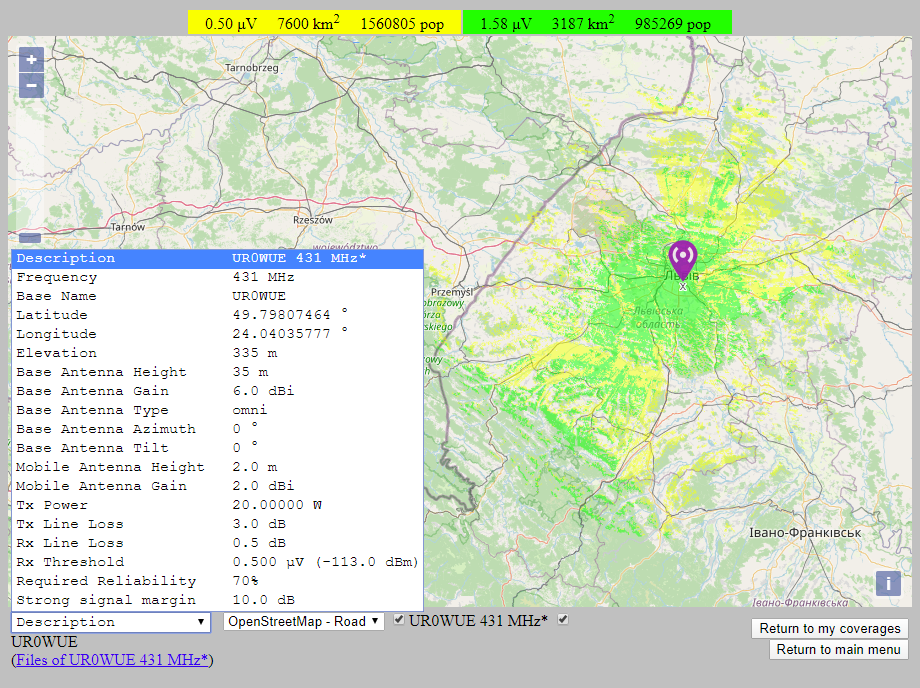

В результате получаем вот такую картинку:

Если ввести и сохранить несколько ретрансляторов, то в меню Multiple Coverages, можно выбрать все или несколько для одновременного отображения. Выбор осуществляется с нажатой кнопкой Ctrl или Shift.

---

73, UW0WU

Деталі

Автор: UW0WU Alex

Категорія: База знань

Опубліковано: 18 квітня 2020

Перегляди: 982

Подключение к XLX255 - XLX257 рефлекторам

Инфо:

XLX255 рефлектор, в настоящее время не имеет локального AMBE-Vocoders. Соответственно, перекодировка D-STAR/DMR и DMR/D-STAR недоступна.
XLX257 рефлектор, имеет 2х канальный AMBE-Vocoders. Соответственно, перекодировка доступна для 1го D-STAR/DMR и 1го DMR/D-STAR потока.
Каждый рефлектор имеет 26 модулей от A - до Z.
Рефлекторы XLX257 и XLX255 запараллелены между собой для большей отказоустойчивости.
Модули A, B, C, D скросованы на BrandMeister в 2555, 25507, 25514, 25577 соответственно. Остальные модули зарезервированы для будущего использования.

Режим C4FM (узел YSF-Reflector)

XLX255, XLX257 - имеют собственные YSF рефлекторы: XLX255/UA XLXd255 REF и XLX257/UA XLXd257 REF соответственно. YSF рефлекторы подключены к модулям А по умолчанию.
Для подключения к данным YSF рефлекторам достаточно в своем хотспоте выбрать XLX255 (Id.=31855) или XLX257 (Id.=24862) в качестве YSF Reflector/Startup Host.
XLX255, XLX257 действуют как мастер YSF, который предоставляет 26 комнат Wires-X: от 00001 (= A) до 00026 (= Z)
A * - модуль / комната YSF / Wires-X по умолчанию. Частота Tx/Rx узла по умолчанию установлена ​​на 433,900 00 МГц. Разговаривая в комнате А - трафик транслируется в BrandMeister в группу TG2555.
Используя возможности станций Yaesu, можно перемещаться в любой модуль рефлектора. Нажимая кнопку Wires-X button ---> All имеется возможность выбрать любой модуль/комнату. Для получения такой возможности необходимо правильно запрограммировать хотспот.

Pi-Star/mmdvmhost v4.1.0 или новее:

Инфо:

В mmdvmhost v4.1.0 YSF режим может быть настроен через Bridge или YSF-Gateway. Команды Passtrough ходят в обоих режимах. Частоту хотспота перестраивать на 433.900 00 МГц не надо.

Настройки:

Confuguration ---> Yaesu System Fusion Configuration

• YSF Startup Host: YSF24862 - XLX257 - UA XLXd257 REF
• WiresX Passtrough: вкл.
• UPPERCASE Hostfiles: вкл. для FT70D

Pi-Star/mmdvmhost старше v.4.1.0:

Инфо:

В mmdvmhost старше v4.1.0 YSF режим должен быть настроен только через Bridge. Команды Passtrough в режиме YSF-Gateway - не проходят. Частоту хотспота перестраивать на 433.900 00 МГц не надо.

Настройки:

Confuguration ---> Yaesu System Fusion Configuration

• YSF Startup Host: YSF24862 - XLX257 - UA XLXd257 REF
• WiresX Passtrough: вкл.
• UPPERCASE Hostfiles: вкл. для FT70D

Bridge режим настраивается в Confuguration ---> Expert ---> MMDVMHOST ---> секция [System Fusion Network]:

• Enable=1
• LocalAddress=127.0.0.1
• LocalPort=0
• GatewayAddress=xlxd257.uw0wu.ml
• GatewayPort=42000

Для возврата Bridge в исходное состояние, примените следующие настройки:

• Enable=1
• LocalAddress=127.0.0.1
• LocalPort=3200
• GatewayAddress=127.0.0.1
• GatewayPort=4200

OpenSpot (все модели)

Инфо:

Установите частоту RX/TX на 433.900 00 МГц

Настройки:

В секции Connectors ---> Fusion/YSFReflector установите:

• Server: XLX257 (XLX257)
• Server address: xlxd257.uw0wu.ml
• Port: 42000

Режим DMR

XLX255, XLX257 действуют как мастер DMR, который предоставляет 26 разговорных групп DMR: от 4001 (= A) до 4026 (= Z)
Модули A, B, C, D скросованы на BrandMeister в 2555, 25507, 25514, 25577 соответственно. Остальные модули свободны.
Для работы с XLX рефлектором необходимо правильно запрограммировать хотспот.

Pi-Star/mmdvmhost (все версии)

Инфо:

Pi-Star/mmdvmhost (все версии) настраиваются только через DMRGateway.

Настройки:

Для того чтобы перевести хотспот в режим DMRGateway необходимо перейти в настройки pi-star.local ---> Admin ---> Configuration ---> секция ---> DMR Configuration:

• DMR Master: DMRGateway
• Применить изменения.

После применения настроек секция DMR Configuration видоизменися. Далее необходимо прописать следующие настройки:

• DMR Master: DMRGateway
• XLX Master: XLX257
• XLX Startup Module: A
• XLX Master Enable: вкл.
• DMR Colour Code: 1
• DMR EmbeddedLCOnly: выкл. (Вкл. если ваше радио не поддерживает GPS и Talker Alias Data)
• DMR DumpTAData: выкл.

Так же можно включить остальные настройки для подключения к BrandMeister и DMR+:

• BrandMeister Master: BM_Ukraine_2551
• BM Hotspot Security: свой ключ безопастности, прописанный в личном кабинете BrandMeister
• BrandMeister Network ESSID: префикс для своего хотспота
• BrandMeister Network Enable: вкл.
• DMR+ Master: DMR+_IPSC2-PhobnixF
• DMR+ Network ESSID: префикс для своего хотспота
• DMR+ Network Enable: вкл.

Таким образом, ваш хотспот будет одновременно подключен к 3м сетям, в том числе и к XLX257 рефлектору. DMRGateway направляет трафик в конкретную сеть на основе номера TG (TG 6 переходит в XLX).
Для общения в XLX рефлекторах используйте групповой вызов в TG6.
Для перехода в другой модуль используйте приватный вызов на номер 640хх в TG6, где хх номер модуля от 01 (модуль А) до 26 (модуль Z).
Для открепления от модуля используйте приватный вызов на номер 64000 в TG6.

OpenSpot (все модели)

Инфо:

Для соединения с XLX рефлектором в режиме DMR необходимо использовать режим MMDVM.

Настройки:

Страница Settings ---> DMR settings

• Color code: 1 (или свой цветовой код)

Страница Modem

• Modem settings: DMR

Страница Connectors

• Connector: Homebrew/MMDVM
• Protocol: MMDVM
• Server: XLX257
• Server address: xlxd257.uw0wu.ml
• DMR ID: ваш Id (без ESSID)
• Server password: ваш Hotspot Security ключ или passw0rd если ключ не устанавливали

Для общения используйте тот же цветовой код, который установлен в настройках OpenSpot DMR, используйте групповой вызов в группу TG9.
Для перехода в другой модуль используйте групповой вызов на номер 40хх в TG9, где хх номер модуля от 01 (модуль А) до 26 (модуль Z).
Для открепления от модуля используйте приватный вызов на номер 4000 в группу TG9.

---

73, UW0WU

Деталі

Автор: UW0WU Alex

Категорія: База знань

Опубліковано: 20 квітня 2020

Перегляди: 1082

"Домашний" DMR сканер

В данной статье пойдет речь о том, как настроить домашний хотспот, в качестве сканера DMR разговорных групп.
Будем считать, что имеется свободный хотспот выделенный вами под эти задачи.

Подготовка Личного Кабинета на сайте Brandmeister

1. На странице Brandmeister ---> Сервисы ---> Самообслуживание

• Если у вас несколько зарегистрированных ID, выбираем тот который будет использоваться в хотспот
• Hotspot Security: вкл.
• Password: вводим пароль для дальнейшего использования в хотспот

2. На странице Brandmeister ---> Profile Settings ---> API keys

• Добавляем API key для использования в хотспот

Внимание: Сгенерированный код будет виден только в момент генерации. Поэтому рекомендую его гдето сохранить.

3. На странице Brandmeister ---> My hotspots

• Из выпадающего списка выбираем нужный хотспот и переходим на его страницу настроек
• Добавляем украинские разговорные группы (формируем скан лист) из этого списка
• Active reflector: 4000
• Default reflecto: 0
• Reflector timeout (sec):0

Режим DMR

Pi-Star/mmdvmhost (все версии)

1. Переходим на WEB интерфейс хотспот, на страницу pi-star.local ---> Admin ---> Expert ---> BM API

• Вводим API key

Правильно введенный ключ позволит вам управлять статическими разговорными группами непосредственно со страницы Dashboard ---> Admin вашего хотспота.
На странице Dashboard ---> Admin появится секция BrandMeister Manager.



1. Переходим на WEB интерфейс хотспота, на страницу pi-star.local ---> Admin ---> Configuration

[MMDVMHost Configuration]

• DMR Mode: вкл.

Подключение с помощью Bridge

[DMR Configuration]

• DMR Master: BM_Ukraine_2551
• Hotspot Security: Hotspot Security Key введенный в личном кабинете Brandmeister
• DMR ESSID: Выберите значение отличное от 00.
• DMR Colour Code: 1 или цветовой код, который вы используете
• DMR EmbeddedLCOnly: выкл.
• DMR DumpTAData: выкл.

Подключение с помощью DMRGateway

[DMR Configuration]

• DMR Master: DMRGateway
• BrandMeister Master: BM_Ukraine_2551
• BM Hotspot Security: Hotspot Security Key введенный в личном кабинете Brandmeister
• BrandMeister Network ESSID: Выберите значение отличное от 00.
• BrandMeister Network Enable: вкл.
• DMR Colour Code: 1 или цветовой код, который вы используете
• DMR EmbeddedLCOnly: выкл.
• DMR DumpTAData: выкл.

Добавим подключение к DMR+ (если нужно):

• DMR+ Master: DMR+_IPSC2-PhoenixF
• DMR+ Network: StartRef=4000;ReinkTime=60;UsreLink=1;TS1_1-9;
• DMR+ Network ESSID: Выберите значение отличное от 00.
• DMR+ Network Enable: вкл.

Добавим подключение к XLX рефлектору:

• XLX Master: XLX257
• XLX Startup Module: A
• XLX Master Enable: вкл.

Контроль за подключением к серверам, осуществляется со страницы pi-star.local ---> Dashboard ---> Admin ---> секция DMR Master вашего хотспота.

openSPOT (все версии)

1. Переходим на WEB интерфейс хотспота, на страницу openspot(2/3).local ---> Connectors

[Connectors]

• Edit connector: Hombrew/MMDVM

[DMR/Homebrew/MMDVM]

• Modem mode: DMR
• Protocol: Hombrew
• Server: bm.ham-dmr.com.ua:62030 (В перечне нет нашего сервера, поэтому его необходимо предварительно добавить в память)
• Server address: bm.ham-dmr.com.ua
• Port (UDP): 62030
• Server password: BM Hotspot Security вашего хотспот или passw0rd

В режиме Advanced mode не будет лишним добавить второй сервер:

• Backup server: Russian Federation/2502
• Backup server address: brandmeister.r2aee.net
• Backup server port (UDP): 62030
• Backup server password: BM Hotspot Security вашего хотспот или passw0rd
• Backup server activate connect timeout (sec): 15

В режиме Homebrew становится доступным меню BrandMeister manager.

2. Переходим на WEB интерфейс хотспота, на страницу openspot(2/3).local ---> Connectors ---> BrandMeister manager

• Вводим API key

Правильно введенный ключ позволит вам управлять статическими разговорными группами непосредственно с данной страницы.
Примечание: Есть нюанс, настройки приведенные мной выше, не позволят отобразиться меню BrandMeister manager. Это связано с тем, что мы выбрали кастомный сервер bm.ham-dmr.com.ua:62030 ранее отсутствовавший в списке. Для ввода API key необходимо ввести существующий в списке сервер и подключиться к нему, например Russian Federation/2503.

DMR радио

Приведенные выше настройки, подразумевают использование DMR радио + хотспот.
1. Программирование радиостанции сводится к добавлению каналов, разговорных групп, RX листа и пр. Не забудть ввести TG6 для разговоров через XLX рефлектор и TG8 для разговоров через DMR+.

Режим YSF

Pi-Star/mmdvmhost (все версии)

1. Переходим на WEB интерфейс хотспота, на страницу pi-star.local ---> Admin ---> Expert ---> BM API

• Вводим API key

Примечание: К сожалению, в режиме YSF управлять статическими разговорными группами с Dashboard хотспот не получится. В режиме YSF такой возможности нет.

1. Переходим на WEB интерфейс хотспота, на страницу pi-star.local ---> Admin ---> Configuration

[MMDVMHost Configuration]

• YSF Mode: вкл.
• YSF2DMR: вкл.

[Yaesu System Fusion Configuration]

• YSF Startup Host: YSF00002 - Link YSF2DMR
• UPPERCASE Hostfiles: вкл.
• WiresX Passthrough: вкл.
• (YSF2DMR)CCS7/DMR ID: Выберите значение отличное от 00.
• DMR Master: BM_Ukraine_2551
• Hotspot Security: Hotspot Security Key введенный в личном кабинете Brandmeister
• DMR TG: 2555 (DMR группа для передачи по умолчанию)

[DMR Configuration]

• DMR Master: BM_Ukraine_2551
• Hotspot Security: Hotspot Security Key введенный в личном кабинете Brandmeister
• DMR ESSID: Выберите значение отличное от 00.
• DMR Colour Code: 1 или цветовой код, который вы используете
• DMR EmbeddedLCOnly: выкл. (Вкл. если ваше радио не поддерживает GPS и Talker Alias Data)
• DMR DumpTAData: выкл. (Вкл. если есть необходимость записывать всё в лог-файл)

openSPOT (все версии)

1. Переходим на WEB интерфейс хотспота, на страницу openspot(2/3).local ---> Connectors

[Connectors]

• Edit connector: Hombrew/MMDVM

[DMR/Homebrew/MMDVM]

• Modem mode: C4FM
• Protocol: Hombrew
• Server: bm.ham-dmr.com.ua:62030 (В перечне нет нашего сервера, поэтому его необходимо предварительно добавить в память)
• Server address: bm.ham-dmr.com.ua
• Port (UDP): 62030
• Server password: BM Hotspot Security вашего хотспот или passw0rd

В режиме Advanced mode не будет лишним добавить второй сервер:

• Backup server: Russian Federation/2502
• Backup server address: brandmeister.r2aee.net
• Backup server port (UDP): 62030
• Backup server password: BM Hotspot Security вашего хотспот или passw0rd
• Backup server activate connect timeout (sec): 15

Примечание: В режиме Homebrew становится доступным меню BrandMeister manager.

2. Переходим на WEB интерфейс хотспота, на страницу openspot(2/3).local ---> Connectors ---> BrandMeister manager

• Вводим API key

Правильно введенный ключ позволит вам управлять статическими разговорными группами непосредственно с данной страницы.
Примечание: Есть нюанс, настройки приведенные мной выше, не позволят отобразиться меню BrandMeister manager. Это связано с тем, что мы выбрали кастомный сервер bm.ham-dmr.com.ua:62030 ранее отсутствовавший в списке. Для ввода API key необходимо ввести существующий в списке сервер и подключиться к нему, например Russian Federation/2503.

C4FM Радио

Приведенные выше настройки, подразумевают использование C4FM радио + хотспот. Программирование радиостанции сводится к:

• Установите частоту хотспота
• Установите режим DN

Для того чтобы изменить группу для передачи, в Pi-Star/mmdvmhost, необходимо нажать кнопку Х ---> Search & Direct ---> Search & Direct ---> ID ---> Ввести номер группы ---> ENT. При вводе группы надо помнить, что в C4FM номера комнат имеют 5-и значное представление и при переходе например в TG2555 необходимо набирать 02555

В openSPOT при нажатии кнопки Х ---> Search & Direct ---> All вместе со списком серверов загружаются профили openSPOT. При необходимости можно сменить профиль. А вот группу лучше искать по названию, вместо ввода её номера.

---

73, UW0WU

Деталі

Автор: UW0WU Alex

Категорія: База знань

Опубліковано: 02 квітня 2020

Перегляди: 1288

• HotSpot
• HotSpot вузли

HotSpot узел для DMR / D-STAR / C4FM / NXDN / P25 / Pocsag

Перед тем как говорить о хотспотах/узлах/репитерах, предлагаю немного сравнить цифровые режимы.

Сравнительная характеристика цифровых видов связи

Вид связи	Разработка	Кодек	Модуляция	Технология	Полоса	Скорость	Каналов
D-STAR	JARL	AMBE+	GMSK (2FSK)	FDMA	6.26 КГц	4800 бод/с	1
Fusion	YAESU	AMBE+2	C4FM (4FSK)	FDMA	12.5 КГц	9600 бод/с	1
DMR	ETSI	AMBE+2	4FSK	TDMA	12.5 КГц	2 x 4800 бод/с	2



GMSK - Gaussian Minimum Shift Keying
4FSK - 4-level Frequency Shift Keying
C4FM - Continuous 4-level Frequency Modulation
FDMA - Frequency Division Multiple Access
TDMA - Time Division Multiple Access



Идентификация пользователей

Вид связи	Регистрация	Перонализация	Отображение ID на экране радио	Варианты отображения текста
D-STAR	Требуется	По позывному	Позывной	4-символа  20-символов
Fusion	Не требуется	По позывному	Позывной	Нет
DMR	Требуется	По ID	ID/Позывной*	Нет



* Позывной отображается, если идентификатор абонента принимающей станции находится в список контактов радио; в противном случае появляется идентификатор абонента.



Подключение ретранслятора

Вид связи	Локальная связь	Ссылка на другой репитер	Мульти-репитерное соединение	ЭХО тест	Запрос статуса соединения	Маршрут к др. оп.
D-STAR	Да	Да	UR запись	Да	Да	Да
Fusion	Да	Нет	Канал	Нет	Нет	Нет
DMR	Да	Нет	Комната	Нет	Да	Нет



Особенности ипользованиия радио

Вид связи	Выбор из памяти	Выбор ретранслятора	Метод выбора режима	Программирование станции	Обучение нового пользователя
D-STAR	Dial или GPS	Dial	Dial	Просто	Быстро
Fusion	Dial	Клавиатура	Dial или AMS	Просто	Быстро
DMR	Клавиатура	Dial	Из предустановленных	Сложно	Долго



Любой хотспот/узел/репитер состоит из программной и аппаратной части и подключен к радиолюбительской сети.

Аппаратная часть

Аппаратная часть хотспота/узла/репитера состоит из:

• Компьютера;
• Модема;
• Платы согласования уровней (опционально);
• Радиостанции или маломощного примо-передатчика;
• Информационного табло (опционально).

Компьютер:

В качестве компьютера принято использовать одноплатный компьютер Raspberry PI. Выбор моделей Raspberry PI достаточно велик. Подойдут модели от Raspberry PI Zero W - до Raspberry PI4. В таблице ниже приведен перечень моделей и их характеристики.

Дата выхода	Версия	Микроархитектура	Частота	Ядер	ОЗУ	GPIO	USB	Ethernet	Wi-Fi	BT	Цена
апрель 2012	B	ARM1176JZ-F	700 МГц	1	512 МБ	26	2 порта	есть	-	-	$35
февраль 2013	A	ARM1176JZ-F	700 МГц	1	256 МБ	26	1 порт	-	-	-	$20
июнь 2014	B+	ARM1176JZ-F	700 МГц	1	512 МБ	40	4 порта	есть	-	-	$25
ноябрь 2014	A+	ARM1176JZ-F	700 МГц	1	256 МБ	40	1 порт	-	-	-	$25
февраль 2015	2B	ARM Cortex-A7	900 МГц	4	1 ГБ	40	4 порта	есть	-	-	$35
ноябрь 2015	Zero	ARM1176JZ-F	1 ГГц	1	512 МБ	40	1 порт miniUSB OTG	-	-	-	$5
февраль 2016	B	Cortex-A53 (ARM v8)	1,2 ГГц	4	1 ГБ	40	4 порта	есть	802.11n	4.1	$35
февраль 2017	Zero W	ARM1176JZ-F	1 ГГц	1	512 МБ	40	1 порт	-	802.11n	4.0	$10
март 2018	3B+	Cortex-A53 (ARM v8)	1,4 ГГц	4	1 ГБ	40	4 порта	Gigabit	802.11ac	4.2	$35
октябрь 2018	3A+	Cortex-A53 (ARM v8)	1,4 ГГц	4	512 МБ	40	1 порт		802.11ac	4.2	$25
июнь 2019	4B	Cortex-A72 (ARM v8)	1,5 ГГц	4	2, 4 ГБ	40	4 порта	Gigabit	802.11ac	5.0	$35, $55





Модем:

Если выбор компьютера принципиального значения не имеет, то к выбору модема нужно подойти серьёзно. Именно тип модема определит тип компьютера и тип приемо-передающего узла (радио-модема). Выбор модема влияет будет ли конечное устройство хотспотом, узлом или репитером (ретронслятором).  На рынке - бесчисленное множество модемов, некоторые из-них имеют маломощный передетчик на одной плате. В качестве примера, рассмотрим популярные и доступные:

• Arduino Due
• MMDVM POG
• MMDVM LJT
• MMDVM HS HAT
• MMDVM HS HAT Dual
• MMDVM HS HAT Dual (LoneStar) N5BOC

Характеристики	Arduino Due	MMDVM POG	MMDVM HS HAT	MMDVM HS HAT Dual	MMDVM HS HAT Dual (LoneStar) N5BOC
Трансивер	---	---	1 х ADF7021, TCXO 14,7456 МГц	2 х ADF7021, TCXO 14,7456 МГц	2 х ADF7021, TCXO 14,7456 МГц
Модем	Atmel SAM3X8E ARM Cortex-M3	ST-Micro STM32Fxxx	ST-Micro STM32Fxxx	ST-Micro STM32Fxxx	ST-Micro STM32Fxxx
Тип модема в PI-STAR	STM32-DVM/MMDVM_HS RPI HAT (GPIO)	STM32-DVM/MMDVM_HS RPI HAT (GPIO)	STM32-DVM/MMDVM_HS RPI HAT (GPIO)	STM32-DVM/MMDVM_HS RPI HAT (GPIO)	MMDVM_HS_Dual_Hat (DB9MAT, DF2ET & DO7EN) for Pi (GPIO)
Режим работы	Simplex, Duplex	Duplex	Simplex	Duplex	Duplex
Антенна	---	---	1 x SMA	2 x SMA	2 x SMA
Рабочая частота	---	---	VHF, UHF	VHF, UHF	VHF, UHF
Выходная мощность	---	---	20 мВт	20 мВт	20 мВт
Поддерживаемые дисплеи	---	---	OLED, Nextion	OLED, Nextion	OLED, Nextion
Размер платы	101,52мм x 53,3мм x 20мм	65мм х 65мм х 10мм	65мм х 30мм х 20мм	65мм х 56мм х 20мм	65 мм х 30 мм х 20 мм
Ориентация	Pi3, Pi4	Pi3, Pi4	Pi3, Pi4, Pi0W	Pi3, Pi4	Pi3, Pi4, Pi0W
Цена	$20	$30	$25	$35	$100









Как видно из таблицы, готовые платы модемов/радиомодулей собраны на основе китайских радиомодулей RF7021SE (ADF7021) + модемов на основе STM32Fxxx.

Радиомодуль RF7021SE (ADF7021) имеет следующие характеристики:

• Диапазон частот 80-650МГц;
• Выходная мощность до + 13дБм (20мВт);
• Чувствительность -115dBm (0.4мкВ);
• Напряжение питания 2,2-3,6В;
• Потребляемый ток 26-30мА

RF7021SE (ADF7021) не обладает выдающимися характеристиками по чувствительности, избирательности, забитию, подавлению внеполосных излучений, динамическому диапазону и тд. Поэтому в сложной помеховой обстановке, работать она будет на расстоянии до 1 км. Но в прямой видимости за городом, дальность может достигать 10 км. Важно отметить, что для стабильной работы модема, необходим высокостабильный ТСХО с параметрами не хуже 2ppm. Для этих целей рекомендуется использовать FOX924B-14.7456. На готовых устройсвах высокостабильный ТСХО уже имеется, а вот для Arduino DUE его необходимо доставить, так как внутренний ТСХО не имеет необходимой стабильности.

Платы согласования уровней:

Название платы - говорит само за себя. Плата необходима для согласования уровней модема и приемо-передающего узла (радиостанции/ий). В подавляющем большинстве случаев, цепи согласования уже распаяны на готовых устройсвах модемах/приемо-передатчиках. Один из немногих случаев применения отдельной платы согласования необходимо при использовани Arduino DUE в качестве модема. Плату согласования можно купить готовую, а можно изготовить самостоятельно. Из готовых плат, я рекомендую вариант SP8NTH v 6.2. Для самостоятельного изготовления, я рекомендую схему с NTH разводкой контактов и стабилизацией смещения. Ниже приведен вариант, который использовал я:



Радиостанция или маломощный приемо-передатчик:

Здесь всё просто. Для построения хотспота - используется готовая плата радио-модема совмещенная с маломощным приемо-передатчиком. Для построения ретранслятора необходимо использовать пару радиостанций. Для построения узла - достаточно одной радиостанции. Классическим примером радиостанции является использование Motorola GM340, но на практике, можно использовать любую радиостанцию с режимом 9600 бод/с. При выборе радостанции - обратите внимание на статистику испольования приведенную на сайте BrandMeister. Необходимо учесть, что оптимальная полоса пропускания приёмного тракта радиостанции, будет разной в зависимости от режима. Ширину ПЧ необходимо установить 25кГц для режимов DMR/C4FM и 12.5кГц для режима D-Star.



Информационное табло

Наличие информационного табло на хотспоте/узле/репитере - не является обязательным, но в тоже время существенно облегчает жизнь, особенно для хотспотов/узлов/репитеров не имеющих дашборда. На сегодняшний день, в качесте табло принято использовать:

• OLED 0.96 или 1.3 (в зависимости от платы радио-модема и конструкции корпуса);
• Nextion всех версий и модификаций.



C OLED дисплеем все просто. Подойдут OLED с размерами экрана 0.96 или 1.3. Внутренне они абсолютно идентичны и имеют размерность экрана: 128 х 64 px. Запаиваются дисплеи на плату радио-модема на соответствующие контакты: 3V3, GND, SCL, SDA. Для обеспечения работы данного дисплея - необходимо сделать настройки в MMDVM Host. Выводимая на экран информация - минимальна: режим работы, ID/позывной абонента, имя абонента, текущая разговорная группа.

Nextion табло более информативно и функционально по сравнению с OLED. Наиболее популярные модели: NX3224K024_011R и NX4832K035_011R. Подключается Nextion либо к плате радио-модема на контакты 5V0, RXD, TXD, GND, либо чере переходник USB-UART в разъем USB Raspberry PI (в том случае если на плате радио-модема соответствующих контактов для подключения Nextion - нет). Стоит отметить, что перед использованием табло Nextion его необходимо прошить. Прошивка осуществляется либо через тот же USB-UART с помощью программы Nextion Editor, либо через microSD карточку.

При выборе прошивки, стоит упомянуть что если на Nextion табло возлагается задача минимального вывода информации (2-3 строки), без необходимости управления MMDVM устройством - достаточно залить простую прошивку от G4KLX или ON7LDS и сделать соответствующие настройки в MMDVM Host. Но если на Nextion табло возлагается задача расширенного, многострочного вывода информации с возможностью управления MMDVM устройством - необходимо установить в MMDVM - Nextion Driver отсюда или отсюда. Прошивки для Nextion табло - рекомендую брать отсюда.  При выборе прошивки - обратите внимание на модель табло и его размер экрана.



Программная часть

Программная часть хотспота/узла/репитера базируется на открытой цифровой платформе MMDVM (Open Source Multi-Mode Digital Voice Modem). В сети можно найти большое количество прошивок (образов) для залития в компьютер Raspberry PI. Наиболее популярными прошивками являются прошивки проекта PI-STAR. Данные прошивки включают в себя самый полный список предустановленных компонентов и графическую веб-панель для управления ими. Рассмотрим данные компоненты:

Компонент	Назначение
MMDVM Host	Является частью платформы MMDVM. Позволяет подключаться к сетям: D-STAR, DMR, YSF, NXDN, P25. Способ подключения: Bridge.
DstarRepeater	Является репитером. Позволяет использовать устройство в качестве D-STAR точки доступа/ретранслятора.
ircDDBGateway	Является шлюзом. Позволяет подключаться к сети D-STAR. Способ подключения: Gateway.
TimeServer	Является служебной программой. Предназначена для оповещения времени в режиме D-STAR.
DMR Gateway	Является шлюзом. Позволяет подключаться к сети DMR. Способ подключения: Gateway.
YSF Gateway	Является шлюзом. Позволяет подключаться к сети YSF. Способ подключения: Gateway.
P25 Gateway	Является шлюзом. Позволяет подключаться к сети P25. Способ подключения: Gateway.
NXDN Gateway	Является шлюзом. Позволяет подключаться к сети NXDN. Способ подключения: Gateway.
DAPNET Gateway	Является шлюзом. Позволяет подключаться к сети DAPNET. Способ подключения: Gateway.
YSF2DMR	Является программным перекодировщиком из YSF. Позволяет подключаться к сети DMR. Способ подключения: Gateway через YSF GW.
YSF2NXDN	Является программным перекодировщиком из YSF. Позволяет подключаться к сети NXDN. Способ подключения: Gateway через YSF GW.
YSF2P25	Является программным перекодировщиком из YSF. Позволяет подключаться к сети P25. Способ подключения: Gateway через YSF GW.
DMR2YSF	Является программным перекодировщиком из DMR. Позволяет подключаться к сети YSF. Способ подключения: Gateway через DMR GW.
DMR2NXDN	Является программным перекодировщиком из DMR. Позволяет подключаться к сети NXDN. Способ подключения: Gateway через DMR GW.
NXDN2DMR	Является программным перекодировщиком из NXDN. Позволяет подключаться к сети DMR. Способ подключения: Gateway через NXDN GW. Данный режим в прошивку PI-STAR не входит.
Pi-Star Remote	Является служебной программой. Предназначена для управления режимами MMDVM через радиостанцию.
Dashboard	Является программной оболочкой. Предназначена для управления MMDVM через WEB-интерфейс.



Как сказано в начале данной статьи, D-Star использует вокодер AMBE +, а DMR, C4FM, NXDN, P25 используют вокодер AMBE + 2. Поэтому перекодирование между режимами DMR, C4FM, NXDN, P25 - программное. А перекодирование между режимами D-Star и DMR, C4FM, NXDN, P25 программно-аппаратное с использованием транскодера(ов) AMBE3000 / 3003 / 3006 / 3012. Аппаратную часть транскодера можно изготовить самостоятельно, а можно приобрести готовую. Поставщики готовой аппаратной части: DVSI's Hardware Solutions, NW Digital Radio и DVMEGA.

Подробное описание кросс-режимных настроек приведено - в этой статье. Как сказано выше, кросс-режимы с участием D-STAR, без применения аппаратного транскодера AMBE - недоступны. А поскольку в готовых платах модемов/приемо-передатчиков AMBE транскодера нет - то и кросс-режимов с участием D-STAR - нет. Единственный хотспот, извесный мне, который имеет AMBE чип - OpenSpot3. На этой странице - приведены его крос-режимы.

Исходя из вышесказанного, сборка PI-STAR является мультифункциональной и рекомендуется для использования в хотспотах. Скачать готовую сборку PI-STAR можно перейдя по ссылке. Порядок установки и настройки описан в данном мануале. Проблемные вопросы, касательно данной сборки - обсуждаются на форуме.

Но в тоже время, в точках доступа и ретрансляторах рекомендуется использовать менее перегруженные и более стабильные кастомные сборки. Ярким примером кастомной сборки является сборка KAVKAZ, которую можно скачать перейдя по ссылке. Также можно создать свою собственную сборку. Для создания собственной сборки понадобится:

• Программа для записи образа операционной системы. Рекомендую использовать: balenaEtcher или Win32 Disk Imager.
• Образ операционной системы рекомендуется взять последний или из каталога старых версий (еще один каталог).
• Програмное ядро можно взять здесь или здесь.
• Кросс-режимные программные перекодировщики можно взять здесь.
• Ну и знания Linux.

---

73, UW0WU
